高精度超声波测厚仪leeb381 plus -必兆棋牌
手持式高精度超声波测厚仪，带数值显示，a/b扫描功能。采用脉冲反射超声波测厚原理，适用于能使超声波以恒定速度在其里面传播，并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm,测量范围薄至0.14mm(钢),可以有效穿越涂层干扰。
本产品可应用于石油、化工、冶金、造船、航空航天、能源等各个领域。
符合标准《超声波测厚仪校准规范》jjf 1126- -2004.
详细介绍
主要功能
● 测量范围宽，最小测量厚度0.14mm (钢)，最大测量厚度1800mm:
● 高精度测厚，最高测量分辨率可达0.001mm;重复分辨率可达士0.002mm;
● a-扫描模式，b-扫描模式，数值显示模式:
● 具有穿透涂层和回波到回波测量功能，用于测量表面带有漆层和涂层的材料;
● 根据材料声速不同可以检测部分复合材料上的涂层和和漆层，可以同时测量10个以上的多层材料各层厚度,同一回波下切换显示各层厚度值;
● 多种测量: mb-e， i-e， e-e， me-e模式满足对常规厚工件测量;thin模式对薄件测量:
● 数值模式包括常规厚度值模式、差值/缩减率模式和最值模式;
● 增益模式:自动增益/手动增益:
● 可设置手动关机与自动关机，带节能功能:
● 可使用多种不同规格探头，双晶探头和单晶探头,最高支持20mhz高频探头;
● 支持大容量存储，可同时存储10万个厚度值，500组a扫描波形和500组b扫描波形:
● 具有多种校准方式，支持-一点校准、多点校准和手动校准模式，可以同时校准声速和探头零位:支持v声程校准。
● 公英制转换;毫米和英寸可切换单位;
● 中文和英文显示。
适用材料
适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、玻璃纤维及其他超声波的良导体的厚度。
基本原理
超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达背测物体并在物体中传播，到达材料分界面时被反射回探头，通过准确测量超声波在材料中传播的时间来确定被测材料的厚度。
规格参数
|
项目 |
leeb381 plus |
|
探头类型 |
单晶/双晶 |
|
测量范围（45#钢） |
0.14mm – 1800mm |
|
测量频率 |
4hz、8hz、16hz |
|
分辨率 |
0.1mm、0.01mm、0.001mm（0.01inch、0.001inch、0.0001inch） |
|
脉冲发生器 |
负方波发射，脉冲宽度和电压自动与探头进行匹配 |
|
声速范围 |
400-19999m/s |
|
校准试块 |
4mm（钢） |
|
自动关机 |
可选择 5 分钟，10 分钟，20 分钟，手动关机 |
|
探头校准 |
一点校准、二点校准，手动校准 |
|
增益 |
自动增益、手动增益 |
|
增益范围 |
0~80db |
|
检波方式 |
射频 rf、正半波 pos、负半波 neg、全波 full |
|
测量模式 |
（1）mb-e：发射脉冲始波至一次回波；（2）i-e：界面波至一次回波；（3）e-e：穿透涂层测量，可选任意 em– en 回波；（4）me-e：多重回波测量模式；（5）thin：薄壁测量模式 |
|
数值模式 |
厚度值模式、差值/缩减率模式、最大/最小值模式 |
|
a-扫描模式 |
支持 |
|
b-扫描模式 |
支持 |
|
耦合指示 |
支持 |
|
电量指示 |
支持 |
|
语言 |
中文/英文(english) |
|
单位 |
毫米/英寸 (mm/inch) |
|
菜单操作 |
支持 |
|
软件功能 |
动态闸门设置、消隐设置(blank)、回波消隐设置(e-blank)、回 波冻结、回波平移和缩放 |
|
存储功能 |
同时支持 10 万个厚度（100 组，每组 1000 个），500 组 a 扫 描波形和 500 组 b 扫描波形 |
|
主机程序升级 |
支持主机程序升级 |
|
显示屏 |
3.5 寸真彩色屏 |
|
数据传输 |
支持 usb 通信，将数据传输至计算机 |
|
工作温度 |
-10℃～＋50℃，有特殊要求可达-20℃ |
|
工作电压 |
三节 5 号 锂离子电池，当电量不足时，有低电压提示 |
|
外形尺寸 |
184 x 85 x 32 (mm) |
|
整机重量 |
250 g（不含电池） |
|
标准配置 |
主机 1 台、5 号电池 3 节，充电器1个、文件 1 套，abs 防震防水仪表箱 1 个 |

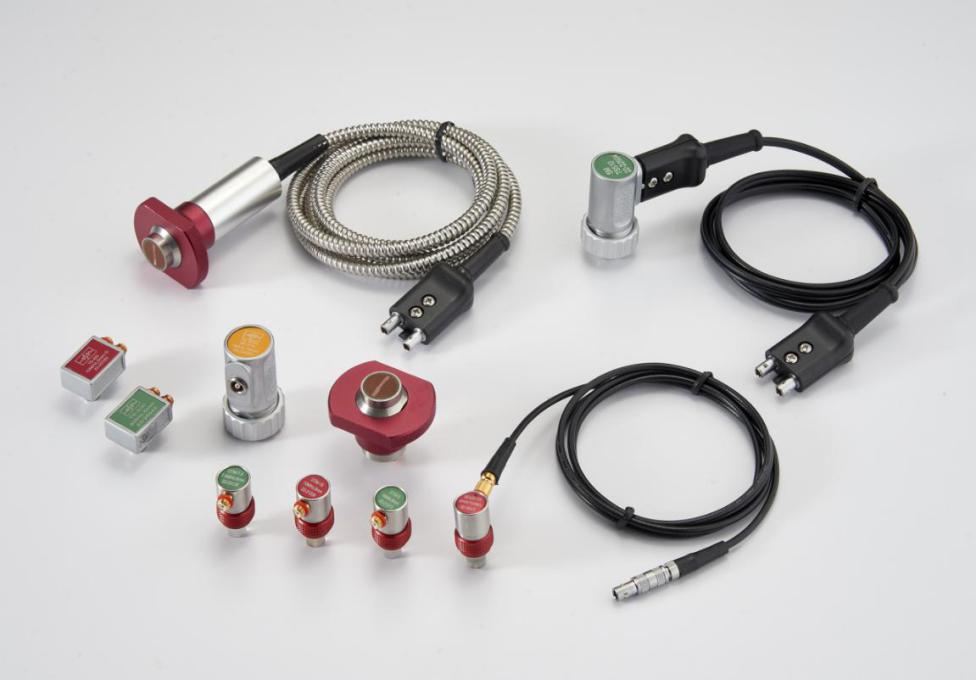

选配探头
|
探头型号 |
类型 |
探头频率（mhz） |
探头直径（mm） |
测量范围（mm） |
|
ts400 |
双晶 |
10 |
5 |
0.5-50 |
|
ts500 |
5 |
5 |
1.0-65 |
|
|
ts510 |
5 |
10 |
1.0-500 |
|
|
dtm15 |
单晶 |
15 |
6 |
0.14-24 |
|
dtm7.5 |
7.5 |
6 |
0.5-24 |
|
|
dtm10 |
10 |
6 |
0.3-24 |
|
|
dtm5 |
5 |
6 |
1.0-24 |
|
|
bd510 |
5 |
10 |
1-1000 |
|
|
bd212 |
2 |
12 |
4-1800 |
|
|
笔式探头 |
15 |
2 |
0.3-12可测r角 |
|
|
高温探头 |
ts400到bd212探头 可增加高温功能选配 |
-70℃-120℃ |
||
|
ts400到bd212探头 可增加高温功能选配 |
120℃-300℃ |
|||
|
ts400到bd212探头 可增加高温功能选配 |
300℃-500℃ |
|||
