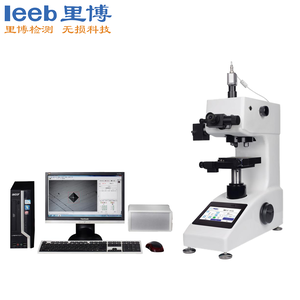

触摸屏全自动数显自动转塔维氏硬度测量系统 402mvcs-必兆棋牌

型号

xyz

试验力

10gf (0.098n)、25gf (0.245n)、50gf (0.49n)、100gf (0.98n)、200gf (1.96n)、300gf (2.94n)、500gf(4.9n)、1kgf (9.8n)

执行标准

gbt4340.1、gbt4340.2、iso6507-2、astm_e384

试验力

施加方法

自动（加荷、保荷、卸荷）

样品台

系统提供xy电动移动样品台

xyz样品台和移动控制

系统提供xy电动移动样品台和z轴控制：

1.xy行程:50mm*50mm台面尺寸:110mmx110mm,位移重复精度< 2um；xyz位移分辨率可达0.1um；行程和尺寸可定制；

2.自动边缘扫描：沿样品边缘自动扫描并描绘样品边缘整体图，供加载路径规划使用，适合于需要在样品的特定位置上的硬度测量；

3.xyz移动速度均可调。

4.可按方向按钮或键盘方向键，或通过输入移动距离等移动或升降。

加载模式和路径设置

加载路径设置提供如下模式：

1.沿线；2.沿线带角度；3.自由点击；4.横向沿线；5.纵向沿线； 6.沿曲线多条线；7.沿曲线矩阵；8.圆弧；9.齿心；10.齿顶平行；11.自动沿边缘带角度；12.自动沿边缘矩阵；13.圆心。新的模式可定制添加。

自动寻边

沿样品边缘自动扫描并自动找到拐点，如齿顶、齿根等。

自动测量

按设定的加载路径逐点自动加载、自动调焦和自动测量压痕计算硬度值,并自动绘制硬化曲线；一键完成:

1.可设置最小hv，测量到达该值后自动停止；

2.测量完成后，可在原路径上继续加点测量；

3.每点测量图像被保存可用于最后手动修正；修正时只需要鼠标拖拉压痕四边形边框，硬度测量值、统计、和测量像册等自动更新。

自动加载自动测量

按一次性调焦后系统按设定的加载模式多点自动加载、自动测量，并自动绘制硬化曲线，一键完成。

摄像头和标定管理

1.130万像素usb2.0 cmos 专用于显微镜测量摄像头(3百万像素摄像头可选）；

2.可用硬度标定块或标定尺两种方法标定摄像头；

3.为了提高测量准确度，可对不同试验力分别标定，系统自动载入。

硬度值转换、修正、有效验证

1.硬度转换：测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值如hb、hr等；

2.硬度修正：可对球面或圆柱面样品测量值进行修正；

3.有效验证：根据测得的硬度值，计算出最小的样品厚度、测试点距样品边缘距离、和测试点之间的距离。

数据统计

自动计算硬度的平均值、方差、cp、cpk等统计值。

硬化曲线

自动绘制硬化曲线：

1.在一个测量路径下可自动生成多条硬化曲线或按平均值生成单条曲线；

2.可绘制hv对xy 的硬化曲线图。

数据储存

原始测量数据和图像等可保存于文档供以后调出打出报告；一个文件保存一个测量的所有数据。

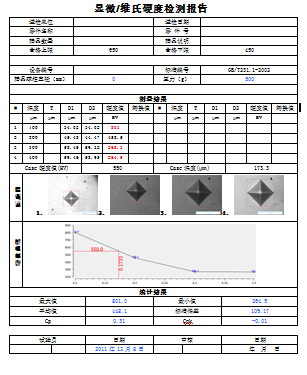

测试报告

自动生成word或excel文档报表；报表格式可定制；标准格式包括每单个测量点硬度值、统计值、压痕图像、和硬化曲线等，用户还可以输入自定义的额外信息。用于报表；测量数据也可发送到指定的网络端口。

努氏硬度

可设置为努氏硬度测量

断裂韧性

可设置为测量压痕断裂韧性

其他功能

含ivision-pm显微图像处理与测量系统的所有功能，包括图像/视频拍摄、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等；文档标注可在图像上输入文字、清单、和图片等

手动修改

测量后可便携地用鼠标手动拖拉修改压痕标记，测量值和统计结果等自动更新
